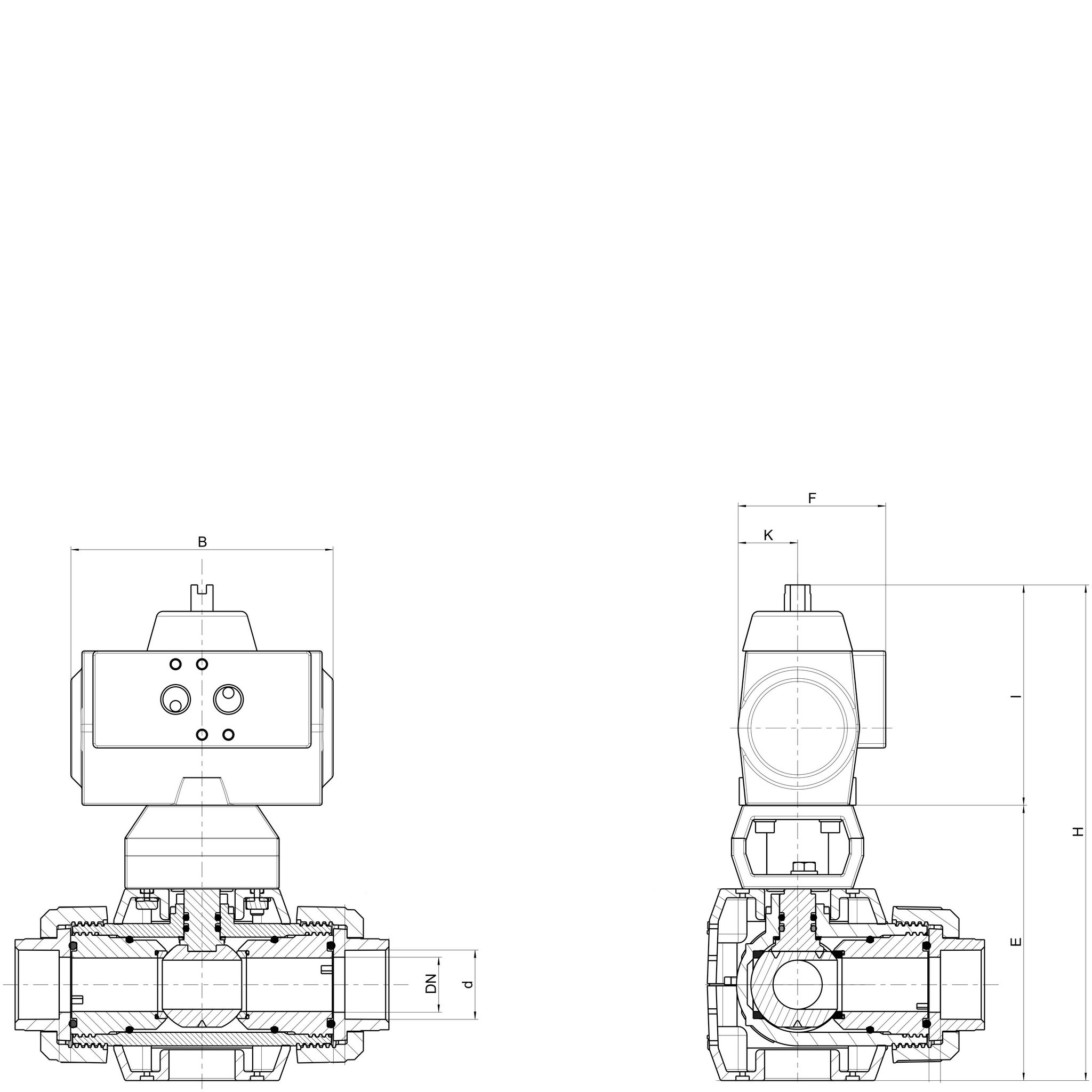

Visa alla mått +
| Artikelnummer | RSK |
|---|---|
| TBVLU/DA-V-016 | |
| TBVLU/DA-V-020 | |
| TBVLU/DA-V-025 | |
| TBVLU/DA-V-032 | |
| TBVLU/DA-V-040 | |
| TBVLU/DA-V-050 | |
| TBVLU/DA-V-063 |
TBVLU/DA-V
PVC-U L-kula inv. lim pneumatisk (DA) FPM
- PVC-kulventil Pneumatisk Dubbelverkande (DA) 3-vägs
- L-borrad (T-borrad mot förfrågan)
- Handtaget är utrustat med säkerhetslåsning, samt ögla för "tag" märkning/hänglås.
- Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
- Sätestätning i PTFE
- Andra ändar mot förfrågan.
- PN 16
- FPM
Modeller
Produktbeskrivning
TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63
• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör
För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.
Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.
