TBVLM/CE-E

PP L-kula inv. svets elektrisk don EPDM

  • PP-kulventil Inv . svets 3-vägs L-borrad elektrisk
  • (T-borrad mot förfrågan)
  • El. don 230/50 andra spänningar mot förfrågan
  • Fasta säten, en sida av ventilen är demonterbar under fullt tryck
  • PN 10
  • Sätestätning i PTFE
  • EPDM

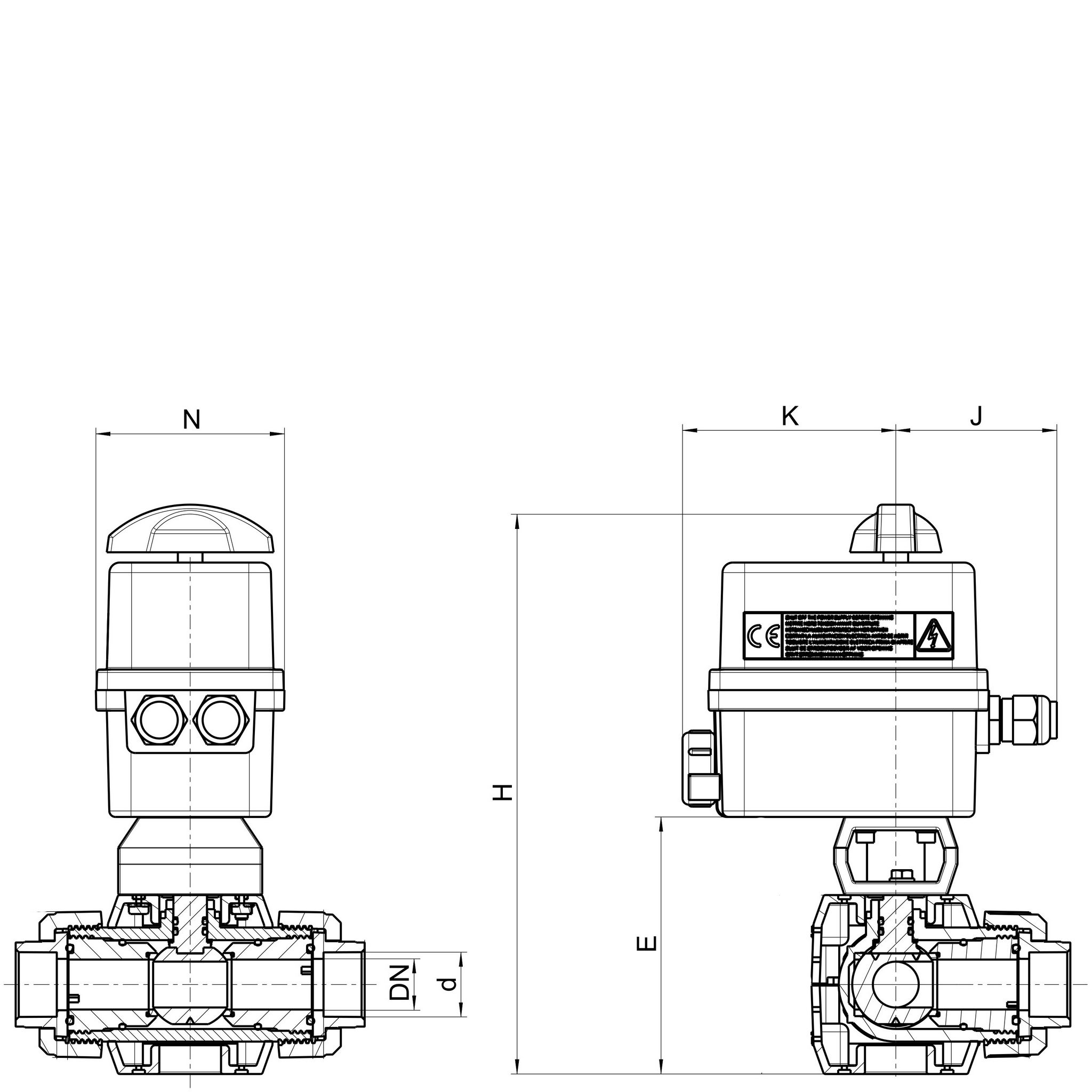

Visa alla mått +
Artikelnummer RSK dDNNEHKJDonFiler
TBVLM/CE-E-016 4551333 16109210525710790ER10
TBVLM/CE-E-020 4551335 20159210525710790ER10
TBVLM/CE-E-025 4551337 25209212227410790ER10
TBVLM/CE-E-032 4551339 32259212227410790ER10
TBVLM/CE-E-040 4551341 40329227730710790ER20
TBVLM/CE-E-050 4551343 50409227730710790ER20
TBVLM/CE-E-063 4551345 63509229332310790ER35

TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63

• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.

Datablad

Teknisk information

Tillbehör

H/TBVL

Handtag till ventil TBV

BR/TBV

PVC-bracket för TBV
