Name: UREL11
SKU: 55333

UREL11

PE Anborrningsbygel för svetsning under tryck

Anborrningsbygel / svetssadel i formsprutad PE 100 för elektomuffsvetsning och anborrning på rör under tryck.
OBS! Anborra inte förrän hela kyltiden gått!
PE100 Sadel med inbyggt skär
Vatten PN16 SDR11
Gas PN 10

Visa alla mått +

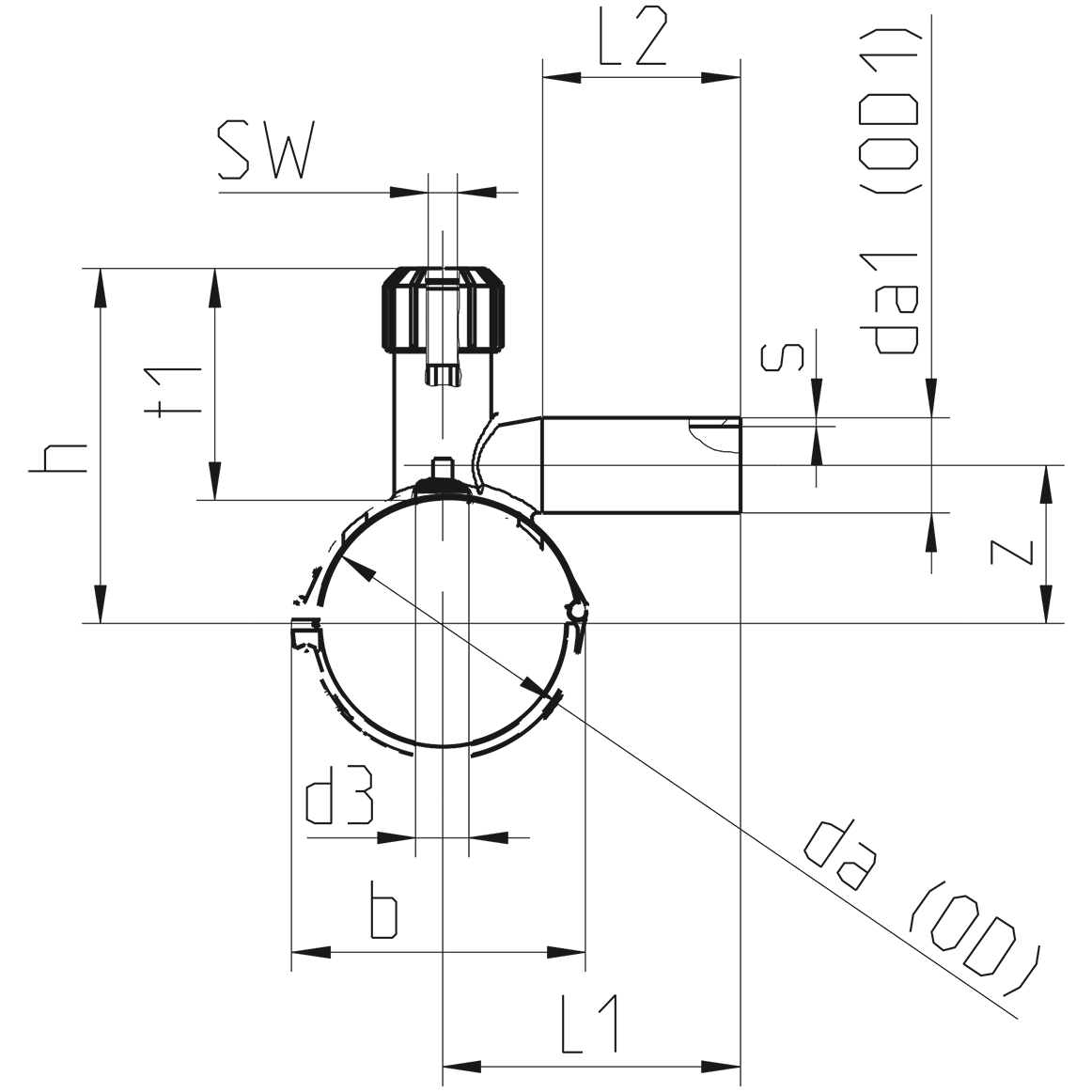

Artikelnummer	RSK	d	da(OD)	da1(OD1)	z	L1	L2	d3	b	h	Vikt (kg)	Filer
UREL11-RC 040-020	2434110	40x20	40	20	36	100	78	16	71.5	103		CAD/Step
UREL11-RC 040-025		40x25	40	25	36	110	89	16	71.5	103		CAD/Step
UREL11-RC 040-032	2434111	40x32	40	32	36	120	92	16	71.5	103		CAD/Step
UREL11-RC 063-020	2434112	63×20	63	20	60	120	78	26	99	169.5	0.56	CAD/Step
UREL11-RC 063-032	2434114	63×32	63	32	57	129	92	26	99	169.5	0.58	CAD/Step
UREL11-RC 063-040	2434115	63×40	63	40	58.5	141	102	26	99	169.5	0.58	CAD/Step
UREL11-RC 063-063	2434116	63×63	63	63	60	178	130	26	99	169.5	0.69	CAD/Step
UREL11-RC 090-020		90x20		20	67	120	78	32	128	196.5	0.734
UREL11-RC 090-025		90x25	90	25	67	125	89	32	128	196.5	0.741	CAD/Step
UREL11-RC 090-032	2434117	90×32	90	32	67	130	130	32	128	196.5	0.79	CAD/Step
UREL11-RC 090-040		90x40	90	40	67	150	130	32	128	196.5		CAD/Step
UREL11-RC 090-063	2434118	90×63	90	63	67	184	78	32	128	196.5	0.89	CAD/Step
UREL11-RC 110-020	2434119	110×20	110	20	76	120	89	32	149	206.5	0.81	CAD/Step
UREL11-RC 110-025		110x25	110	25	82	125	95	32	149	206.5		CAD/Step
UREL11-RC 110-032	2434120	110×32	110	32	76	131	102	32	149	206.5	0.8	CAD/Step
UREL11-RC 110-040	2434121	110×40	110	40	76	151	130	32	149	206.5	0.83	CAD/Step
UREL11-RC 110-063	2434122	110×63	110	63	82.5	185	78	32	149	206.5	0.95	CAD/Step
UREL11-RC 125-020	2434123	125×20	125	20	82	120	89	32	166	214	0.81	CAD/Step
UREL11-RC 125-025		125x25		25	82	125	89	32	166	214	0.808
UREL11-RC 125-032	2434124	125x32	125	32	82	131	95	32	166	214	0.82	CAD/Step
UREL11-RC 125-040	2434125	125×40	125	40	82	151	102	32	166	214	0.85	CAD/Step
UREL11-RC 125-063	2434126	125x63	125	63	82	185	130	32	166	214	0.98	CAD/Step
UREL11-RC 160-020	2434127	160×20	160	20	98.5	121	78	32	204	231.5	0.85	CAD/Step
UREL11-RC 160-025		160x25	160	25	99	125	89	32	204	231.5		CAD/Step
UREL11-RC 160-032	2434128	160×32	160	32	99	130	92	32	204	231.5	0.89	CAD/Step
UREL11-RC 160-040	2434129	160×40	160	40	103.5	148	102	32	204	231.5	0.93	CAD/Step
UREL11-RC 160-063	2434130	160×63	160	63	102.5	198	130	32	204	231.5	1.06	CAD/Step
UREL11-RC 180-025		180x25	180	25	115	125	89	32	220	241.5		CAD/Step
UREL11-RC 180-032	2450422	180x32	180	32	115	130	95	32	220	241.5	0.93	CAD/Step
UREL11-RC 180-063	2450423	180x63	180	63	115	198	130	32	220	241.5	1.07	CAD/Step
UREL11-RC 200-020	2434131	200×20	200	20	116	120	78	32	253	251.5	0.99	CAD/Step
UREL11-RC 200-025		200x25	200	25	117	125	89	32	253	251.5		CAD/Step
UREL11-RC 200-032	2434132	200×32	200	32	118	130	95	32	253	251.5	1	CAD/Step
UREL11-RC 200-040	2434133	200×40	200	40	118	158	102	32	253	251.5	1.04	CAD/Step
UREL11-RC 200-063	2434134	200×63	200	63	122	198	130	32	253	251.5	1.12	CAD/Step
UREL11-RC 225-025		225x25	225	25	138.5	125	89	32	275	297		CAD/Step
UREL11-RC 225-032	2434135	225×32	225	32	134.5	130	92	32	275	297	1.17	CAD/Step
UREL11-RC 225-063	2434136	225×63	225	63	143.5	207	130	32	275	297	1.2	CAD/Step
UREL11-RC 250-032		250x32		32	151	130	92	32	265.5	297	1.11
UREL11-RC 250-063		250x63		63	151	207	130	32	265.5	297	1.355
UREL11-RC 315-063		315x63	315	63	181.5	215	130	32	390	297	1.35	CAD/Step
UREL11-P 050-032	2450420	50x32	50	32		100		18	99	115
UREL11-P 075-032	2450421	75x32	75	32		100		18	128	196.5
UREL11-P 140-032		140x32	140	32		105		24	166	194
UREL11-P 250-032	2450424	250x32	250	32		105		24		256.5
UREL11-P 250-063	2450425	250x63	250	63		136		44		334
UREL11-P 280-032	2450426	280x32	280	32		105		24		271.5
UREL11-P 280-063	2450428	280x63	280	63		136		44		349
UREL11-P 315-032	2450429	315x32	315	32		105		24		289
