Name: UDEL11
SKU: 55337

UDEL11

PE Sadel rakt avstick SDR11

PE100-RC Sadel med rakt avstick SDR11
Vatten PN 16 vid +20 °C
Gas PN 10 vid +20 °C
Se teknisk information för tillåtna tryck vid högre temperaturer
Formsprutad
Stum-, Muff-, Elmuff-, och IR-svetsning
Större dimensioner mot förfrågan

Visa alla mått +

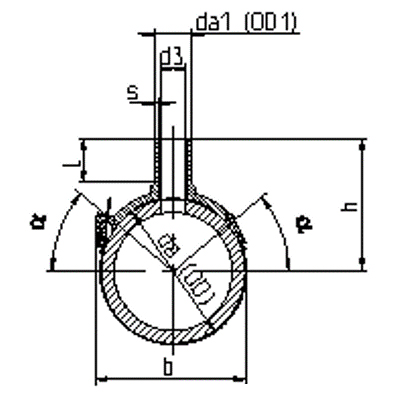

Artikelnummer	RSK	da(OD)	da1(OD1)	h	d3	b	s	L	Filer
UDEL11-RC 090-020	2535686	90	20	130	12	120	3	56	CAD/Step
UDEL11-RC 090-032	2535687	90	32	130	24	120	3	60	CAD/Step
UDEL11-RC 090-040	2535688	90	40	130	32	120	3.7	64	CAD/Step
UDEL11-RC 090-063	2535689	90	63	141.5	45	120	5.8	76	CAD/Step
UDEL11-RC 110-020	2535690	110	20	138.5	12	143.5	3	56	CAD/Step
UDEL11-RC 110-032	2535691	110	32	138.5	24	143.5	3	60	CAD/Step
UDEL11-RC 110-040	2535692	110	40	138.5	31	143.5	3.7	64	CAD/Step
UDEL11-RC 110-063	2535693	110	63	153.5	45	143.5	5.8	77	CAD/Step
UDEL11-RC 125-020	2535694	125	20	145.5	12	155	3	56	CAD/Step
UDEL11-RC 125-032	2535695	125	32	145.5	24	155	3	60	CAD/Step
UDEL11-RC 125-040	2535696	125	40	145.5	32	155	3.7	64	CAD/Step
UDEL11-RC 125-063	2535697	125	63	158.5	45	155	5.8	77	CAD/Step
UDEL11-RC 140-020		140	20	145.5	12	170	3	56	CAD/Step
UDEL11-RC 140-032		140	32	145.5	24	170	3	60	CAD/Step
UDEL11-RC 140-040		140	40	145.5	32	170	3.7	64	CAD/Step
UDEL11-RC 140-063		140	63	166	45	170	5.8	77	CAD/Step
UDEL11-RC 160-032	2535698	160	32	168	24	193.5	3	60	CAD/Step
UDEL11-RC 160-040	2535699	160	40	168	31	193.5	3.7	64	CAD/Step
UDEL11-RC 160-050	2535700	160	50	184	36	193.5	4.6	71	CAD/Step
UDEL11-RC 160-063	2535701	160	63	184	45	193.5	5.8	77	CAD/Step
UDEL11-RC 160-090	2535702	160	90	202	65	196.5	8.2	92	CAD/Step
UDEL11-RC 160-110	2535703	160	110	202	84	196.5	10	98	CAD/Step
UDEL11-RC 180-032	2535704	180	32	177	24	214.5	3	60	CAD/Step
UDEL11-RC 180-040	2535705	180	40	177	31	214.5	3.7	64	CAD/Step
UDEL11-RC 180-050	2535706	180	50	193	36	214.5	4.6	71	CAD/Step
UDEL11-RC 180-063	2535707	180	63	193	45	214.5	5.8	78	CAD/Step
UDEL11-RC 180-090	2535708	180	90	216	65	216.5	8.2	92	CAD/Step
UDEL11-RC 180-110	2535709	180	110	216	84	216.5	10	98	CAD/Step
UDEL11-RC 200-020	2535710	200	20	181	12	230	3	56	CAD/Step
UDEL11-RC 200-032	2535711	200	32	185	24	230	3	60	CAD/Step
UDEL11-RC 200-040	2535712	200	40	189	32	230	3.7	64	CAD/Step
UDEL11-RC 200-063	2535713	200	63	202	45	230	5.8	77	CAD/Step
UDEL11-RC 225-032	2535714	225	32	203	24	244.5	3	60	CAD/Step
UDEL11-RC 225-040	2535715	225	40	203	31	244.5	3.7	64	CAD/Step
UDEL11-RC 225-050	2535716	225	50	219	36	244.5	4.6	71	CAD/Step
UDEL11-RC 225-063	2535717	225	63	219	45	244.5	5.8	77	CAD/Step
UDEL11-RC 225-090	2535718	225	90	237	65	244.5	8.2	92	CAD/Step
UDEL11-RC 225-110	2535719	225	110	237	84	244.5	10	97	CAD/Step
UDEL11-RC 250-050		250	50	231	36	242	4.6	72	CAD/Step
UDEL11-RC 250-063	2535720	250	63	231	45	266	5.8	77.5	CAD/Step
UDEL11-RC 250-090	2535722	250	90	251	65	266	8.2	92	CAD/Step
UDEL11-RC 250-110	2535723	250	110	251	84	266	10	98	CAD/Step
UDEL11-RC 280-063		280	63	231	45	305	5.8	77	CAD/Step
UDEL11-RC 280-090		280	90	251	65	305	8.2	92	CAD/Step
UDEL11-RC 280-110		280	110	251	84	305	10	98	CAD/Step
UDEL11-RC 315-063	2535724	315	63	266	45	294	5.8	77	CAD/Step
UDEL11-RC 315-090	2535725	315	90	285	65	326.5	8.2	92	CAD/Step
UDEL11-RC 315-110	2535726	315	110	285	84	326.5	10	98	CAD/Step
UDEL11-RC 355-063		355	63	305	45	294	5.8	77	CAD/Step
UDEL11-RC 355-090		355	90	305	65	326.5	8.2	92	CAD/Step
UDEL11-RC 355-110		355	110	305	84	326.5	10	98	CAD/Step
